红外热像仪工作原理
时间：2023/12/6 17:05:22 | 作者：弗韦得 | 标签： 红外热像仪
红外热像仪工作原理：红外热像仪是一种用于检测和记录物体表面温度分布的仪器。它基于红外辐射的特性，能够将红外辐射转换为可视图像，并显示出物体的温度分布情况。自然界中一切温度高于绝对零度（－273℃）的物体每时每刻都会向外辐热量，这种辐射热就是通过红外线的电磁波形式向外辐射，这种红外线辐射能够表征物体的特征信息，例如温度高低，红外热成像仪就是利用这一特性，红外热成像仪通过光电红外探测器将物体发热部位辐射的功率信号转换成电信号，再通过成像装置一一将转换的电信号经过处理转换成图像信号传导至屏幕上，就得到与物体便面热分布相对应的热成像图，就是我们所看到的红外热图像。
红外热成像的成像原理决定了红外热成像的的缺点和不足，掌握该原理能够帮助消防员理解仪器缺陷。
热成像的结构及模式应用：消防红外热成像仪有五个组件组成：光学系统、红外探测器、放大器、信号处理器、显示器。为了便于消防应用，一般消防热成像仪具有防爆、耐热、防水、防摔、轻便等特点。
为了更好的适应消防救援的应用，目前很热成像仪有多种成像模式，目的就是为了更好的在不同应用环境下的使用，以Mi-TIC-320-3-C 手持式红外热成像仪 为例，该热成像仪共有6种成像模式：

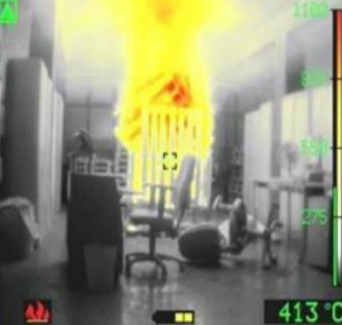

01、火灾模式：一般用于建筑内部灭火救援时使用，该模式的特点在于当温度高于150℃时，物体的现象将增着色，从而更清晰的判断一定范围内的温度的物体。着色时固定的，通过改变亮度和色彩，使图像细节在整个范围内保持可见。

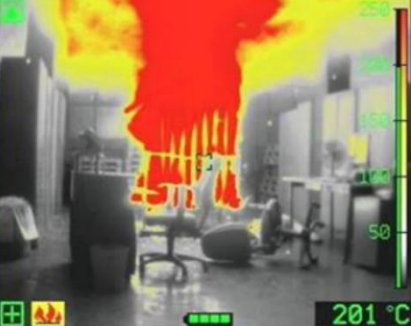

02、评估模式：一般在火场外部进行侦察评估时使用，此模式与火灾模式不同的是，其将显像着色的温度变低，在250℃的有限动态范围内，将温度颜色参照分为5个刻度，从而能够在外部快速判断高温度区域及着火点位置。

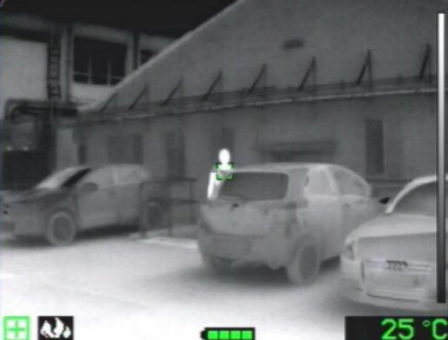

03、白热模式：该模式主要用于搜索景区、建筑物或交通事故现场的热源应用，该模式未将温度现象做颜色区别，只有白热、黑冷的对比，温度从-40℃至80℃的有限动态范围参照条，没有温度标，通过改变亮度使图像细节在整个范围内保持可见。

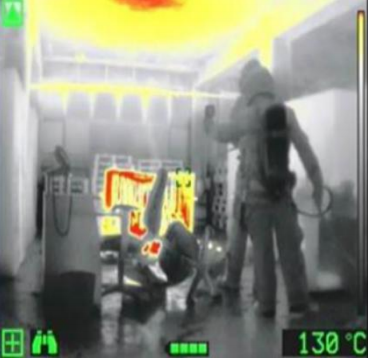

04、搜索模式：可用于可以热源和高热物体的搜索，主要特点就是将环境中温度高的物体突出的显为红色，利于搜索人员及时定位环境中的高热物体。

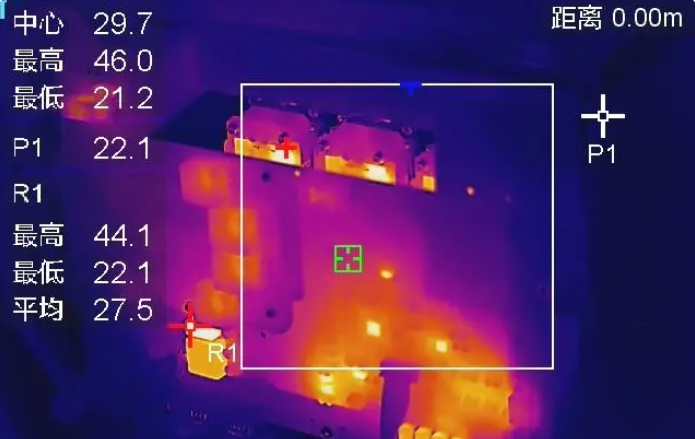

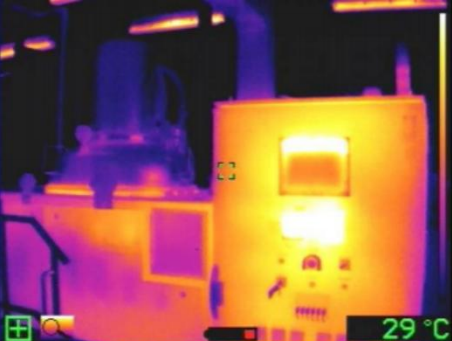

05、检查模式：主要用于对设备进行维护性检查，例如电器设备荷载情况查询，该模式的特点在于其对不同温度的现象为全色阶显示，能够清晰的看到不同温度的颜色差异。

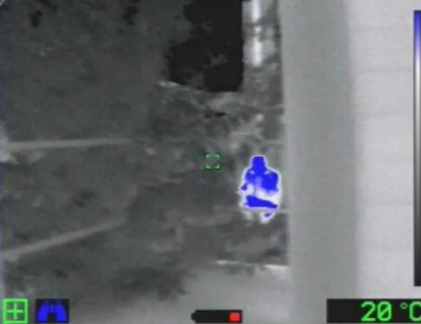

06、搜救模式：该模式一般用在未过火的建筑内部搜寻被困人员使用，该模式的特点在没有过火的环境中，利用蓝色和高反差的画面凸显热源，增加搜救发现的概率。
